Em indústrias como química, mineração e processamento de minerais, as condições do processo costumam ser extremamente desafiadoras. Enfrentando materiais de alta concentração, alta viscosidade ou altamente corrosivos, a desidratação confiável e a recuperação do produto são diretamente essenciais para manter a produção contínua e eficiente. Para resolver esse problema do setor, a TONCIN aproveitou décadas de conhecimento técnico em tecnologia de filtro de correia a vácuo horizontal (DU) para fornecer uma solução de filtração que combina alta capacidade de rendimento com baixa umidade residual da torta, ao mesmo tempo em que controla efetivamente os custos operacionais e ajuda os clientes a alcançar eficiência econômica e estabilidade de produção.

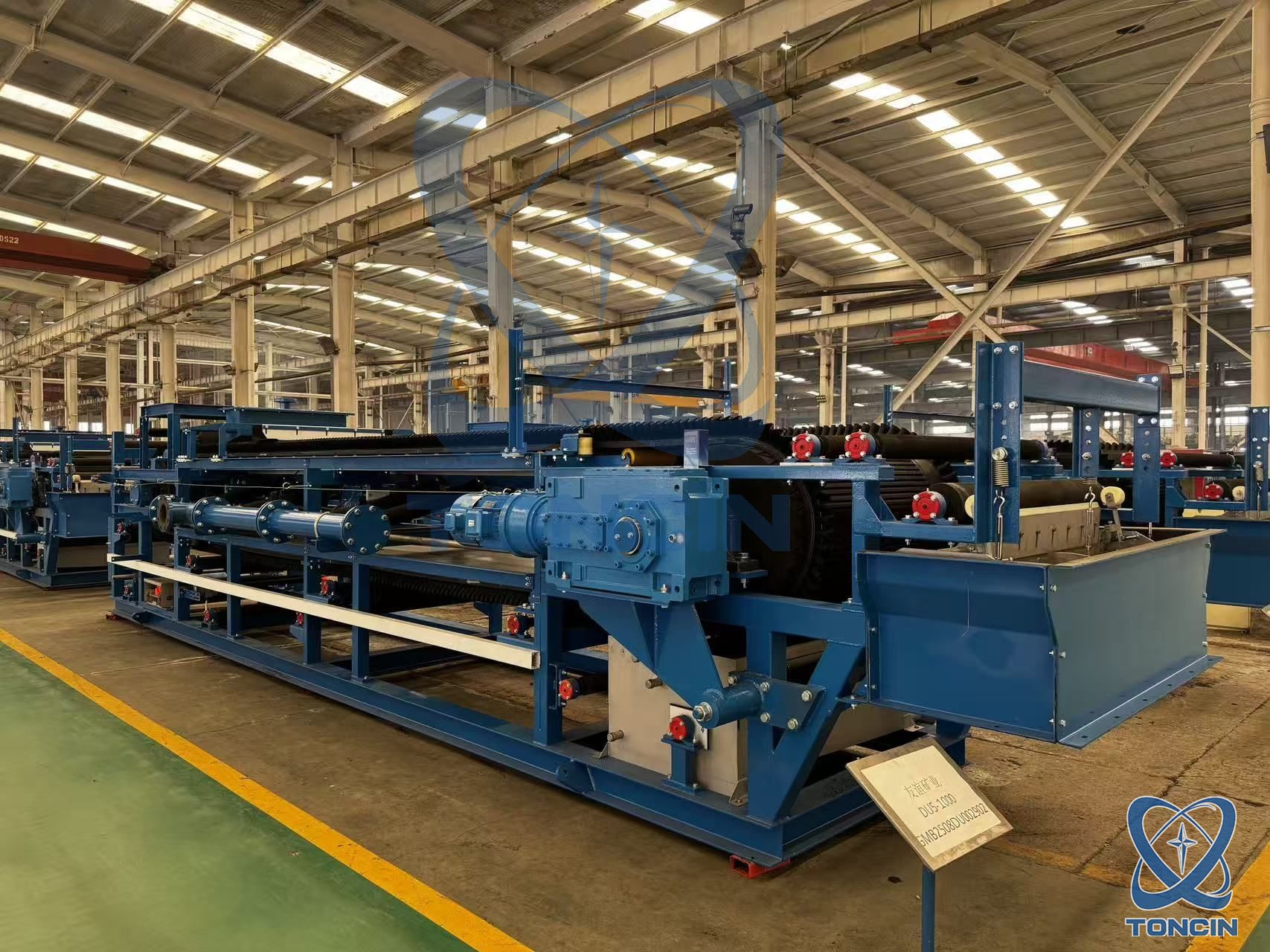

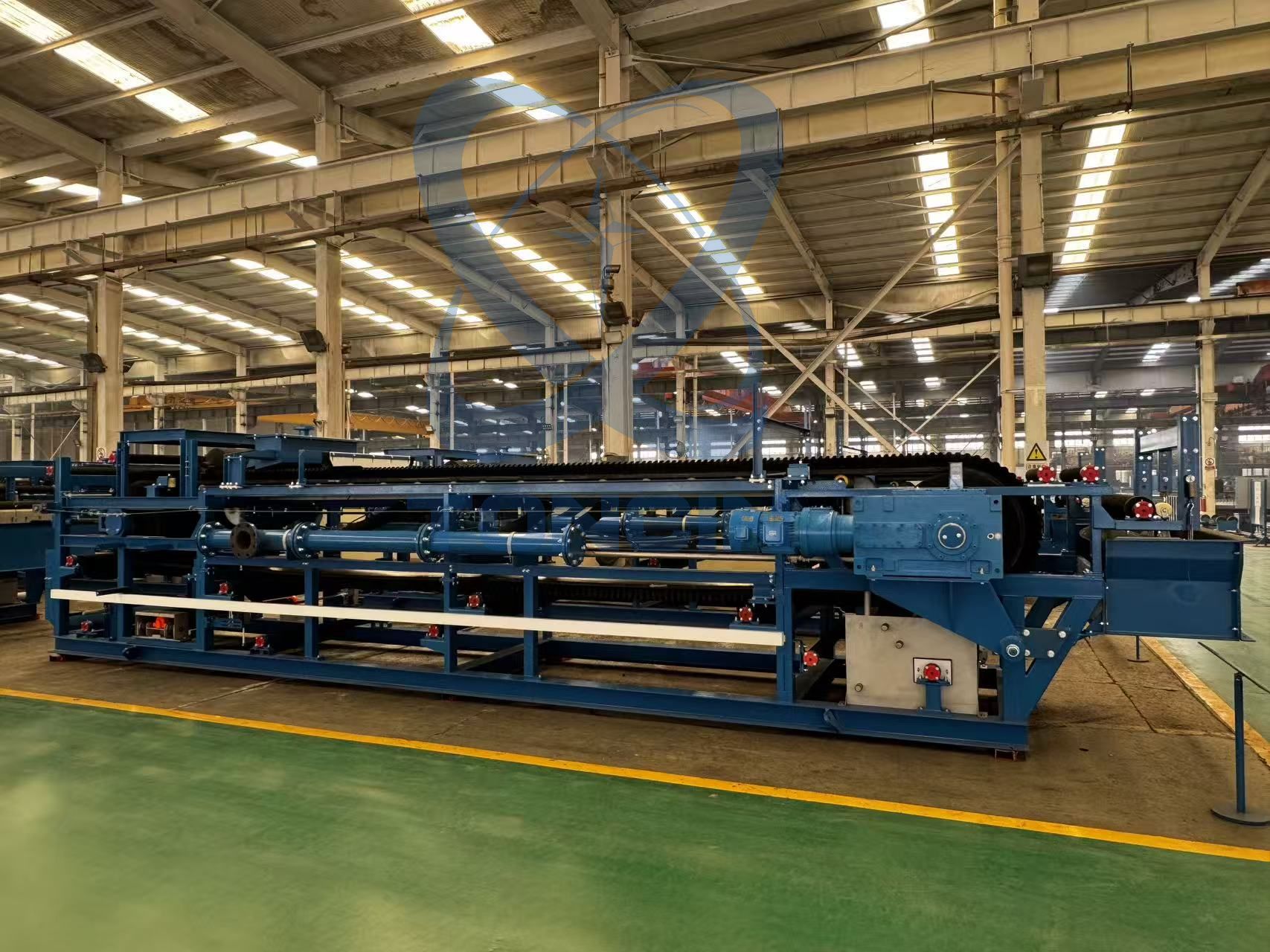

Descrição do produto
Uma solução econômica para desidratação e recuperação de produtos
Os filtros de correia a vácuo horizontais TONCIN oferecem múltiplas vantagens para plantas de processo:
Desidratação e lavagem de torta de alto rendimento: Excelente capacidade de processamento por unidade de área, adequada para produção contínua em grande escala.
Tempo de inatividade reduzido devido ao design inovador: Estruturas críticas otimizadas permitem manutenção conveniente e garantem operação estável a longo prazo.
Instalações globais de testes: Aproveitando plataformas de testes abrangentes para validar parâmetros de processo antecipadamente e reduzir riscos do projeto.
Maior flexibilidade devido ao design modular: Configuração flexível baseada nas condições do local e nos requisitos do processo, oferecendo forte adaptabilidade.
Exemplo de aplicação de desidratação e lavagem de bolo de alto rendimento
Um filtro de correia a vácuo horizontal com uma área de filtração de 20 metros quadrados foi aplicado com sucesso em um projeto de desidratação de concentrado de grafite, demonstrando excepcional capacidade de processamento de alto rendimento e desempenho estável de lavagem de torta.
Soluções de engenharia para projetos otimizados
A TONCIN possui recursos de engenharia totalmente integrados, utilizando ferramentas de engenharia avançadas para obter um projeto preciso e garantir dimensionamento e área ocupada otimizados do equipamento. Os principais recursos de engenharia incluem:
Análise de CFD
Modelagem 3D
Análise FEA
Além disso, uma ampla variedade de materiais de construção combinados com uma estrutura aparafusada permitem a personalização modular de acordo com as necessidades específicas do cliente, resistência de equilíbrio, resistência à corrosão e conveniência de instalação.
Aplicações de Lavagem: Alta Eficiência de Extração Gerando Rentabilidade
Nos processos de lavagem de materiais como ouro, urânio, ácido fosfórico, cobre e alumina, a eficiência da extração impacta diretamente a lucratividade do projeto. Os filtros de correia a vácuo horizontais TONCIN utilizam deslocamento de fluxo tampão e lavagem em contracorrente de vários estágios em toda a área de filtração para atingir eficiências de lavagem superiores a 99,8%, fornecendo suporte confiável para recuperação eficiente de materiais de alto valor.
Materiais de construção: projetados para condições exigentes
Para condições operacionais complexas que envolvem aplicações de filtração corrosivas, abrasivas e de alta temperatura, a TONCIN oferece uma gama completa de soluções de materiais – desde aços inoxidáveis de alta qualidade até FRPs e plásticos. As estruturas do filtro são fabricadas usando canal aberto e seções angulares, evitando efetivamente o acúmulo de líquido e os problemas de corrosão comumente associados às estruturas de seção em caixa em ambientes corrosivos, prolongando significativamente a vida útil do equipamento.
Descarga de Bolo e Correia Transportadora
Na maioria das aplicações, a descarga da torta ocorre espontaneamente por gravidade. Para produtos úmidos e pegajosos, a TONCIN pode equipar o filtro com raspadores de bolo ou lâminas de água para garantir a remoção completa do bolo e evitar o acúmulo de material que pode afetar a eficiência operacional. A TONCIN fabricou com sucesso filtros extralargos utilizando correias de borracha de 4,8 metros, com materiais de correia selecionados entre borracha natural, SBR, neoprene ou EPDM com base nos requisitos do processo. Todas as correias transportadoras TONCIN apresentam um design de zona central sem carcaça, evitando o contato entre o filtrado e a carcaça da correia, resistindo eficazmente à corrosão e prolongando significativamente a vida útil da correia.
Descarga típica de bolo
A ilustração mostra o desempenho típico de descarga de torta do filtro de correia a vácuo horizontal sob condições operacionais padrão.
Tecnologia Inovadora: Dispositivo de Elevação de Caixa de Vácuo
Para melhorar ainda mais o desempenho do equipamento e a conveniência da manutenção, a TONCIN desenvolveu o dispositivo de elevação de caixa a vácuo. Este dispositivo simplifica a tarefa tradicionalmente de alto risco de manutenção da caixa de vácuo e pode ser adaptado a filtros de qualquer marca ou tamanho, reduzindo o tempo de inatividade para manutenção da caixa de vácuo em mais de 30%.
Sistema de tensionamento de tecido duplo
Os filtros TONCIN são projetados com um sistema de tensionamento de tecido duplo, incorporando tensionamento estático e dinâmico. Este sistema mantém uma operação eficiente mesmo se a tela do filtro sofrer um estiramento anormal, enquanto o uso de rolos móveis simplifica significativamente a instalação e substituição da tela do filtro, reduzindo a complexidade da manutenção.
Sistema de tensionamento de tecido estático
Sistema dinâmico de tensionamento de tecido
Principais aplicações
Aplicações de desidratação
Rejeitos gerais
Gesso
Rocha fosfática
Multas de carvão
Magnetita
Minério de ferro
Lítio
Aplicações de lavagem
Materiais lixiviados
Zinco
Cobre/cobalto
Níquel
Gesso
Dessulfurização de gases de combustão (FGD)
Arruelas de polpa
Especificação do produto:
Área de Filtragem (m2) | Filtração largura (mm) | Filtração Comprimento (m ) | Peso (T) | Tamanho do contorno C×L×A (m) | Área de Filtragem (m2) | Filtração largura (mm) | Filtração Comprimento (m ) | Peso (T) | Tamanho do contorno C×L×A (m) |
DU-2 | 500 | 4 | 3.0 | 7,82×2×2 | DU-25 | 2500 | 10 | 22 | 14,5×4,8×2,2 |
DU-2.5 | 5 | 3.2 | 8,82×2×2 | DU-30 | 12 | 25.3 | 16,5×4,8×2,2 |
DU-3 | 6 | 3.4 | 9,9×2×2 | DU-35 | 14 | 27.4 | 18,5×4,8×2,2 |
DU-5 | 10 | 3.8 | 14,0×2,2×2 | DU-40 | 16 | 29.5 | 21,5×4,8×2,4 |
DU-4.8 | 800 | 6 | 5.0 | 10,05×2,5×2 | DU-45 | 18 | 31.6 | 23,5×4,8×2,4 |
DU-6.4 | 8 | 5.5 | 12,05×2,5×2 | DU-50 | 20 | 38.6 | 25,6×4,8×2,4 |
DU-8 | 10 | 6.0 | 14,10×2,6×2 | DU-33.6 | 2800 | 12 | 20.5 | 17,6×5,0×2,5 |
DU-9.6 | 12 | 7.0 | 16,25×2,6×2 | DU-39.2 | 14 | 24.1 | 19,6×5,0×2,5 |
DU-5 | 1000 | 5 | 5.3 | 8,87×2,6×20 | DU-36 | 3000 | 12 | 22 | 17,6×5,5×2,8 |
DU-6 | 6 | 5.8 | 10,5×2,6×2 | DU-42 | 14 | 24 | 19,6×5,5×2,8 |
DU-8 | 8 | 6.3 | 12,5×2,8×2 | DU-48 | 16 | 28 | 21,6×5,5×2,8 |
DU-10 | 10 | 6.8 | 14,5×2,8×2 | DU-54 | 18 | 30.6 | 23,6×5,5×2,8 |
DU-12 | 12 | 7.3 | 16,5×2,8×2 | DU-60 | 20 | 35.2 | 25,6×5,5×2,8 |
DU-14 | 14 | 7.8 | 18,5×2,8×2 | DU-44.8 | 3200 | 14 | 35.3 | 19,5×5,7×3,1 |
DU-7.8 | 1300 | 6 | 7.2 | 10,4×3,15×2 | DU-48 | 15 | 36.2 | 20,5×5,7×3,1 |
DU-10.4 | 8 | 8.3 | 12,4×3,15×2 | DU-51.2 | 16 | 37.7 | 21,5×5,7×3,1 |
DU-13 | 10 | 9 | 14,4×3,15×2 | DU-57.6 | 18 | 40.1 | 23,5×5,7×3,1 |
DU-15.6 | 12 | 10.5 | 16,4×3,15×2 | DU-64 | 20 | 42.5 | 25,5×5,7×3,1 |
DU-18.2 | 14 | 11.5 | 18,4×3,15×2 | DU-72 | 22.5 | 52.4 | 28,5×5,7×3,1 |
DU-20.8 | 16 | 12.5 | 20,4×3,15×2 | DU-72 | 4000 | 18 | 56.2 | 24,0×7,1×3,3 |
DU-14.4 | 1800 | 8 | 12.7 | 12,6×4×2,2 | DU-80 | 20 | 58.8 | 26,0×7,1×3,3 |
DU-18 | 10 | 13.7 | 14,6×4×2,2 | DU-88 | 22 | 66.6 | 28,0×7,1×3,3 |
DU-21.6 | 12 | 15.3 | 16,6×4×2,2 | DU-96 | 24 | 69.4 | 30,0×7,1×3,3 |
DU-25.2 | 14 | 16.6 | 18,6×4×2,2 | DU-104 | 26 | 72.2 | 32,0×7,1×3,3 |
DU-28.8 | 16 | 17.9 | 20,6×4×2,2 | DU-90 | 4500 | 20 | 72 | 26,5×7,5×3,6 |
DU-16 | 2000 | 8 | 14.2 | 12,7×4,2×2,2 | DU-99 | 22 | 75.2 | 28,5×7,5×3,6 |
DU-20 | 10 | 15.4 | 14,7×4,2×2,2 | DU-108 | 24 | 78.4 | 30,5×7,5×3,6 |
DU-24 | 12 | 17.2 | 16,7×4,2×2,2 | DU-117 | 26 | 81.6 | 32,5×7,5×3,6 |
DU-28 | 14 | 18.7 | 18,7×4,2×2,2 | DU-126 | 28 | 84.8 | 34,5×7,5×3,6 |
DU-32 | 16 | 20.2 | 20,7×4,2×2,2 | DU-135 | 30 | 88 | 36,5×7,5×3,6 |
DU-36 | 18 | 21.7 | 22,7×4,2×2,2 | DU-144 | 32 | 93 | 38,5×7,5×3,6 |
Vantagens do produto:
Para completar continuamente a filtração da alimentação, lavagem da torta de filtro, secagem, descarga, regeneração do pano de filtro e outras operações do processo
O estoque filtrado e a solução de lavagem da torta de filtro em diferentes seções podem ser coletados em etapas e a lavagem por advecção e a lavagem em contracorrente podem ser realizadas.
O design modular da estrutura geral é flexível para montagem e conveniente para transporte e instalação.
O sistema de controle com tecnologia DCS pode realizar automação local e remota.
