DU CINTO DE BORRACHA VÁCUO FILTE
Descrição
O filtro de vácuo com correia de borracha DU opera utilizando pressão negativa de vácuo para obter separação sólido-líquido. Sua seção de filtração é disposta horizontalmente, permitindo processos contínuos como filtração, lavagem, secagem e regeneração do tecido filtrante. Este equipamento possui alta eficiência de filtração, grande capacidade de produção, capacidade de lavagem eficaz, baixo teor de água na torta de filtro, operação flexível e custos mínimos de manutenção.

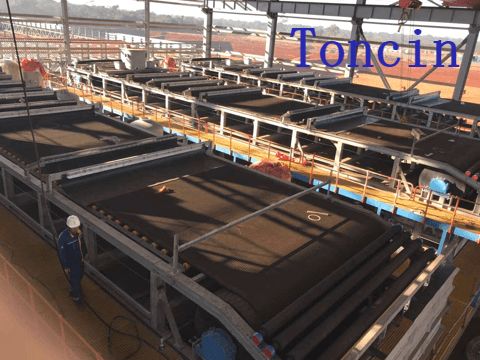

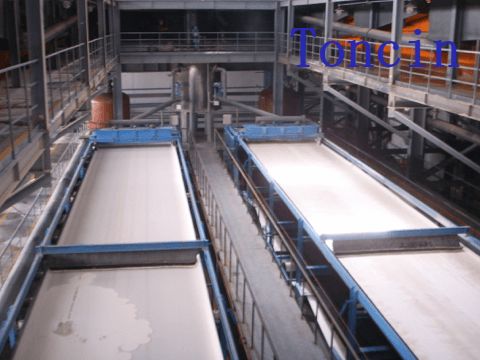

Pedido de FILTRO DE CORREIA de Toncin
O filtro prensa de correia a vácuo de borracha DU é um dispositivo de separação sólido-líquido de alta eficiência que absorveu tecnologia avançada no país e no exterior. Possui uma caixa de vácuo fixa onde a fita desliza para formar uma estrutura de vedação e o sólido-líquido é separado sob subpressão de vácuo. A área de filtro é capaz de filtrar automaticamente, lavar bolo, descarregar lodo, regenerar pano e coletar licor-mãe e licor de lavagem na seção.
Possui alta eficiência, grande produtividade, baixo teor de água na torta, operação simples e fácil manutenção. Após anos de melhoria, sua tecnologia alcançou o nível avançado internacional e é amplamente utilizada na separação sólido-líquido para metalurgia, mineração, engenharia química, fábrica de papel, alimentos, farmacêutica, lavagem de carvão, indústrias de proteção ambiental, especialmente para desidratação de sulfato de cálcio em FGD .
Recursos técnicos
(1) a fita anelar adota a saia elástica em forma de onda e a estrutura adesiva da correia plana, que é de baixo custo e longa vida útil.
E a saia pode ser substituída.
(2) existe uma correia de fricção anular entre a caixa de vácuo e a fita adesiva, que é selada com água, lubrificada e
resfriado e a vedação a vácuo é confiável. A correia de fricção anular tem pequena resistência à fricção, longa vida útil e conveniente
substituição e substituição rápida.
(3) o cinto é almofada de ar ou suporte de filme de água, e a fita está flutuando na almofada de ar ou filme de água, o que reduz o
resistência ao funcionamento e prolonga a vida útil da fita adesiva.
(4) a correia de borracha suporta o pano do filtro, suporta sucção a vácuo e potência de transmissão e suporta peso e desliza na caixa de vácuo.
O pano do filtro não entra em contato com a caixa de vácuo e a vida útil do pano do filtro é mais longa.
(5) operação contínua, filtração contínua, lavagem e outras operações são realizadas, o que pode manter um vácuo estável
grau, reduz o teor de umidade da torta de filtro e conduz a condições de processo de operação estáveis.
(6) menos peças danificadas, baixa taxa de falhas, operação confiável e estável por um longo tempo e grande quantidade de tratamento.

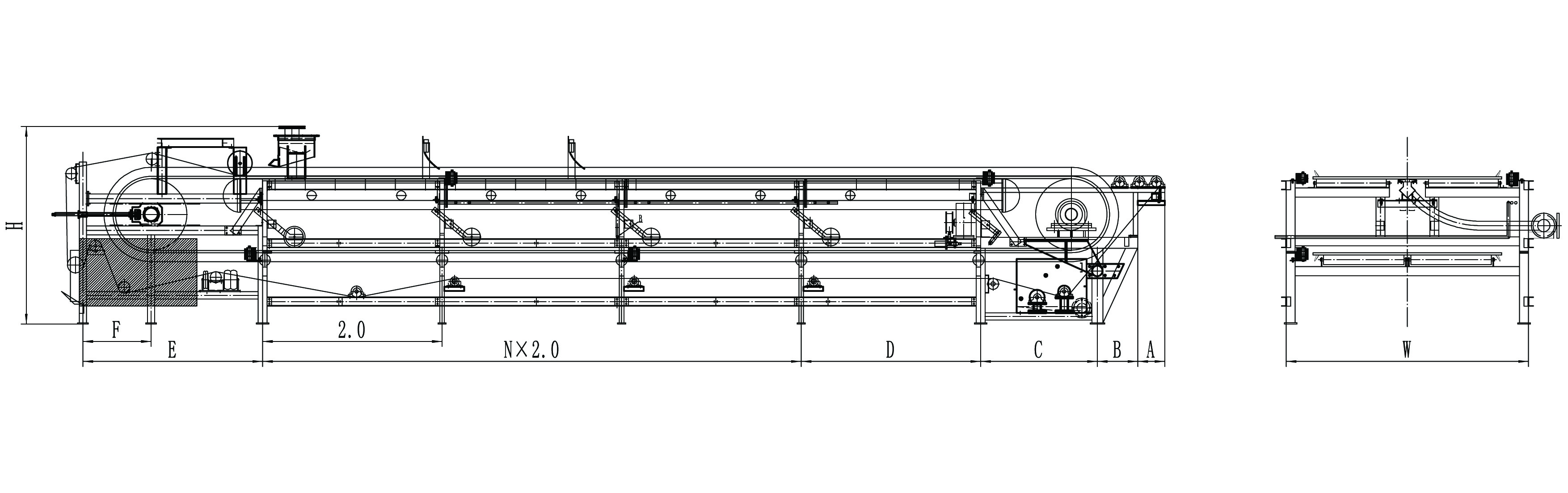

Desenho de tamanho de contorno
O filtro de correia horizontal é um filtro de vácuo exclusivo especializado no desempenho de lavagem de bolos.
A lavagem eficaz do bolo é realizada porque o filtro pode substituir uniformemente o licor-mãe do bolo úmido pelo líquido de lavagem do bolo. Como camadas uniformes de bolo são formadas continuamente, lavagens irregulares podem ser evitadas.
A torta do produto depois de filtrada, lavada e desidratada é descarregada continuamente por meio de dispositivo de descarga de torta. E o pano do filtro é lavado continuamente por meio de um dispositivo de lavagem de pano para evitar o entupimento do pano do filtro.
【Alta eficiência de lavagem de bolo】
Como camadas uniformes de bolo são formadas continuamente, a lavagem irregular pode ser evitada. A lavagem perfeita do bolo é obtida selecionando
projeto de zona ideal de filtração, lavagem e desidratação para atender às necessidades específicas.
【Redução dos custos de tratamento de águas residuais】
O filtro de correia horizontal proporciona maior eficiência de lavagem em comparação com sistemas convencionais. Isto resulta em um significativo
redução na quantidade de líquido de lavagem utilizado.
Ao aplicar um sistema de lavagem de bolo em contracorrente multiestágio, pode ser alcançada uma redução adicional do líquido de lavagem.
【Recuperação completa do produto】
A perda de recuperação do produto pode ser minimizada pelo dispositivo de descarga do bolo.
O líquido de lavagem do pano de filtro é reciclado como líquido de lavagem de bolo. Como resultado, é alcançada a recuperação completa do produto.
【Construção à prova de gás】
O corpo principal pode ser simplesmente coberto com uma capa ou pode ser totalmente fechado em uma caixa para proporcionar um manuseio estável de materiais que
incluem solventes orgânicos.
Seja no campo da proteção ambiental ou nas indústrias de mineração e química, os filtros a vácuo com correia de borracha são a escolha ideal para obter a separação sólido-líquido.
Características Técnicas:
O processo de alimentação, filtragem, lavagem, descarga e regeneração pode ser alcançado de forma eficiente e automática.
Pode lavar a pasta pelos métodos de corrente ou contracorrente de vários estágios. O licor de filtração e o licor de lavagem podem ser coletados separadamente.
Ele pode filtrar rapidamente um bolo de camada fina para a filtração dura e a pasta de alta viscosidade.
É flexível na montagem de equipamentos devido à estrutura modular.
É conveniente fazer o controle remoto e local do PLC.
Dispositivo de lavagem
Adota a água artesanal para pulverizar o pano de filtração e combina com a caixa de vedação da ventosa a vácuo. Portanto, pode garantir a limpeza do canteiro de obras. O bico fabricado pela empresa americana de pulverizadores pode garantir bem o efeito de lavagem.
Artesanato de pulverização de materiais
Adota o dispositivo de lavagem em contracorrente ou o dispositivo de lavagem por spray. De acordo com a natureza do material e a exigência da exigência, pode-se escolher os dois métodos de lavagem atual ou lavagem em contracorrente e fazer a lavagem mais minuciosa.
Mecanismo de retificação de desvios
Sob o funcionamento do cilindro ou do airbag, corrija o desvio do pano e certifique-se de que o pano corre corretamente.
Sistema de controle
Adota controle remoto e controle de cena alternadamente, facilita o trabalho de operação, é vantajoso para implementar nenhuma operação.
Vantagens do produto:
Ele pode completar automaticamente a alimentação, filtragem, lavagem, remoção de escória e regeneração do pano de filtro em alta automação.
Pode lavar materiais em vários níveis em advecção ou contracorrente, e o filtrado (líquido-mãe) e o líquido de lavagem podem ser coletados separadamente.
Para materiais com baixa filtrabilidade e alta viscosidade, ele pode realizar filtração rápida em camada fina e possui design modular, combinação flexível e forte adaptabilidade.
Adota controle PLC, facilitando o controle remoto e o controle centralizado.
Adota correção serpentina, que resolve o desvio e empenamento do pano do filtro.
Especificações do produto:
Largura da bandeja do filtro | 0,625-2,0(mm) | 2,5-3,0(m) | 0,625m | 1,25m | 1,6m | 2,0m | 2,5 m | 3,0m |
Comprimento de filtragem (mm) | N | L | N | L | Área de filtragem(m2) | peso (kg) | Área de filtragem(m2) | peso (kg) | Área de filtragem(m2) | peso (kg) | Área de filtragem(m2) | peso (kg) | Área de filtragem(m2) | peso (kg) | Área de filtragem(m2) | peso (kg) |
3000 | 0 | 6125 | 1 | 6150 | 1.9 | 2400 | 3.8 | 2850 | 4.8 | 3100 | 6.0 | 3400 | 7.5 | 3800 | 9 | 4200 |
4500 | 1 | 7625 | 2 | 7650 | 2.8 | 2600 | 5.6 | 3100 | 7.2 | 3400 | 9.0 | 3750 | 11.3 | 4200 | 13.5 | 4650 |
6000 | 2 | 9125 | 3 | 9150 | 3.8 | 2800 | 7.5 | 3350 | 9.6 | 3700 | 12.0 | 4100 | 15 | 4600 | 18 | 5100 |
7500 | 3 | 10625 | 4 | 10650 | 4.7 | 3000 | 9.4 | 3600 | 12 | 4000 | 15.0 | 4450 | 18.8 | 5000 | 22.5 | 5550 |
9000 | 4 | 12125 | 5 | 12150 | 5.6 | 3200 | 11.3 | 3850 | 14.4 | 4300 | 18.0 | 4800 | 22.5 | 5400 | 27 | 6000 |
10500 | 5 | 13625 | 6 | 13650 | 6.6 | 3400 | 13.1 | 4100 | 16.8 | 4600 | 21.0 | 5150 | 26.3 | 5800 | 31.5 | 6450 |
12000 | 6 | 15125 | 7 | 15150 | 7.5 | 3600 | 15.0 | 4350 | 19.2 | 4900 | 24.0 | 5500 | 30 | 6200 | 36 | 6900 |
13500 | 7 | 16625 | 8 | 16650 | 8.4 | 3800 | 16.9 | 4600 | 21.6 | 5200 | 27.0 | 5850 | 33.8 | 6600 | 40.5 | 7350 |
A | 600 | 600 | 600 | 600 | 500 | 500 |
B | 2400 | 2400 | 2400 | 2400 | 2000 | 2000 |
C | 3000 | 3000 | 3000 | 3000 | 2000 | 2000 |
D | 1550 | 1550 | 1650 | 1650 | 1700 | 1700 |
E | 1100 | 1800 | 2200 | 2600 | 3150 | 3650 |
Fmáx | 2100 | 2800 | 3200 | 3600 | 4150 | 4650 |
G | 973.5 | 973.5 | 973.5 | 973.5 | 1028.5 | 1028.5 |
Hmáx | 1348.5 | 1348.5 | 1348.5 | 1348.5 | 1403.5 | 1403.5 |
I | 585 | 585 | 585 | 585 | 612 | 612 |
J | 1104 | 1104 | 1104 | 1104 | 1163 | 1163 |
K | 2736 | 2736 | 3136 | 3536 | 4146 | 4646 |
M | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 |
R | 1250 | 1250 | 1250 | 1250 | 1350 | 1350 |
S | 1400 | 2100 | 2500 | 2900 | 3450 | 3950 |
T | 1670 | 1670 | 1770 | 1770 | 1870 | 1870 |
Suporte de serviço
Design Tecnológico Integral
A Toncin determina planos e seleções razoáveis, conduzindo testes laboratoriais mais sistemáticos, testes de semi-industrialização e cálculos de análise teórica e adotando métodos apropriados à luz dos problemas reais enfrentados pelos clientes. E determina parâmetros específicos através de testes laboratoriais e semi-industriais.
Construção do Projeto
Toncin pode fornecer aos clientes serviços de projeto integrados para seu sistema de gerenciamento de projeto perfeito e equipe experiente de alta qualidade e também pode fornecer aos clientes seus melhores serviços para alcançar o objetivo final do projeto, realizando o trabalho de gerenciamento na qualidade do projeto, cronograma, segurança, custo, aquisição, arquivos de informações, organização e coordenação, etc. de acordo com os documentos contratuais do cliente. A Toncin contrata o projeto, aquisição, construção e testes, etc. para todo o processo ou algumas etapas específicas do projeto de construção de acordo com o contrato e assume total responsabilidade pela qualidade, segurança, duração e custo, etc., do projeto contratado.
Tempo de resposta e serviços pós-venda
Caso ocorra alguma falha por defeito durante o período de garantia, nossa empresa deu a seguinte resposta e promessa: responder em até 12 horas e correr para o local doméstico em até 72 horas. Com uma arquitetura de serviço rigorosa e eficiente, serviços e meios de resposta diversificados e flexíveis, a Toncin é capaz de fornecer serviço de resposta em até 7*24 horas para garantir que os usuários possam obter ajuda a qualquer momento durante o período de garantia.
