TONCIN HVPF Filtro automático vertical Pressione para a indústria de bateria de lítio

O filtro de prensa automático vertical HVPF é o filtro mais avançado que o mundo já recebeu. O vácuo tem um limite, mas a pressão não. Filtro de prensa automático vertical HVPF Use ar ou água para formar uma enorme diferença de pressão em ambos os lados do pano de filtro para obter uma separação muito eficiente de sólido e líquido.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Modelo:
Filtro HVPF Pressione
Marca do Produto:
Toncin

Descrição do produto

Filtro vertical Pressione

Introdução ao produto:

O filtro de prensa automático vertical HVPF é o filtro mais avançado que o mundo já recebeu. O vácuo tem um limite, mas a pressão não. Filtro de prensa automático vertical HVPF Use ar ou água para formar uma enorme diferença de pressão em ambos os lados do pano de filtro para obter uma separação muito eficiente de sólido e líquido. À medida que a placa de filtro é fechada, a pasta é bombeada para a câmara de filtro através de tubos de pasta. Parte do filtrado entra na câmara do filtrado através do pano de filtro devido à gravidade. Em seguida, o diafragma de borracha de força de água de alta pressão para extrudar o filtrado do bolo de filtro. Quando esse processo é concluído, a roupa de filtro e os bolos de filtro do motorista é descarregada de ambos os lados do pano de filtro.

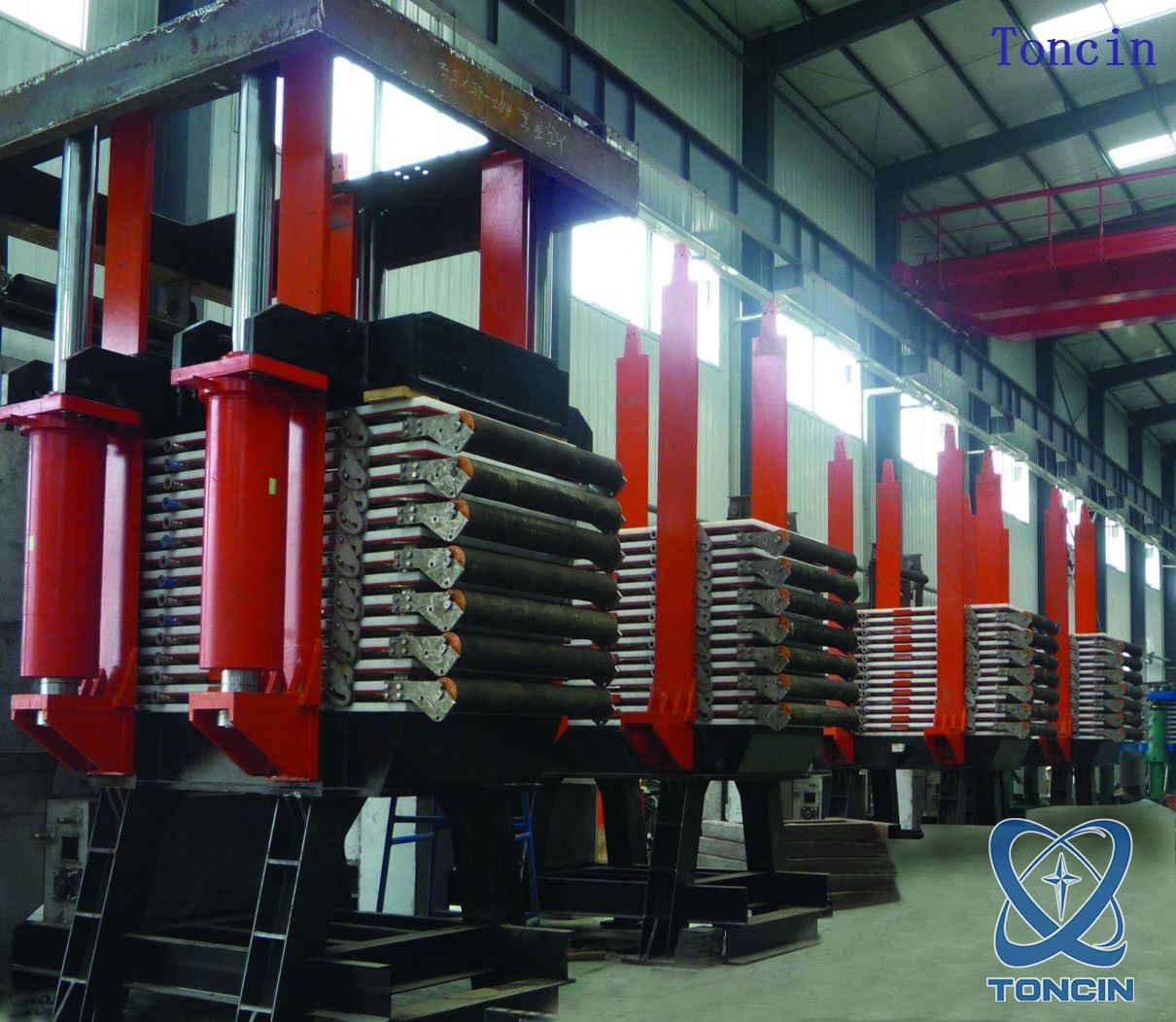

Filtro de prensa vertical da torre

Aplicativo de produto:

O filtro de imprensa automático vertical HVPF pode ser aplicado em mineração, metalurgia, indústria química, farmácia e indústrias de alimentos. É uma espécie de máquina de separação de líquido sólido de alta capacidade, economia de energia.

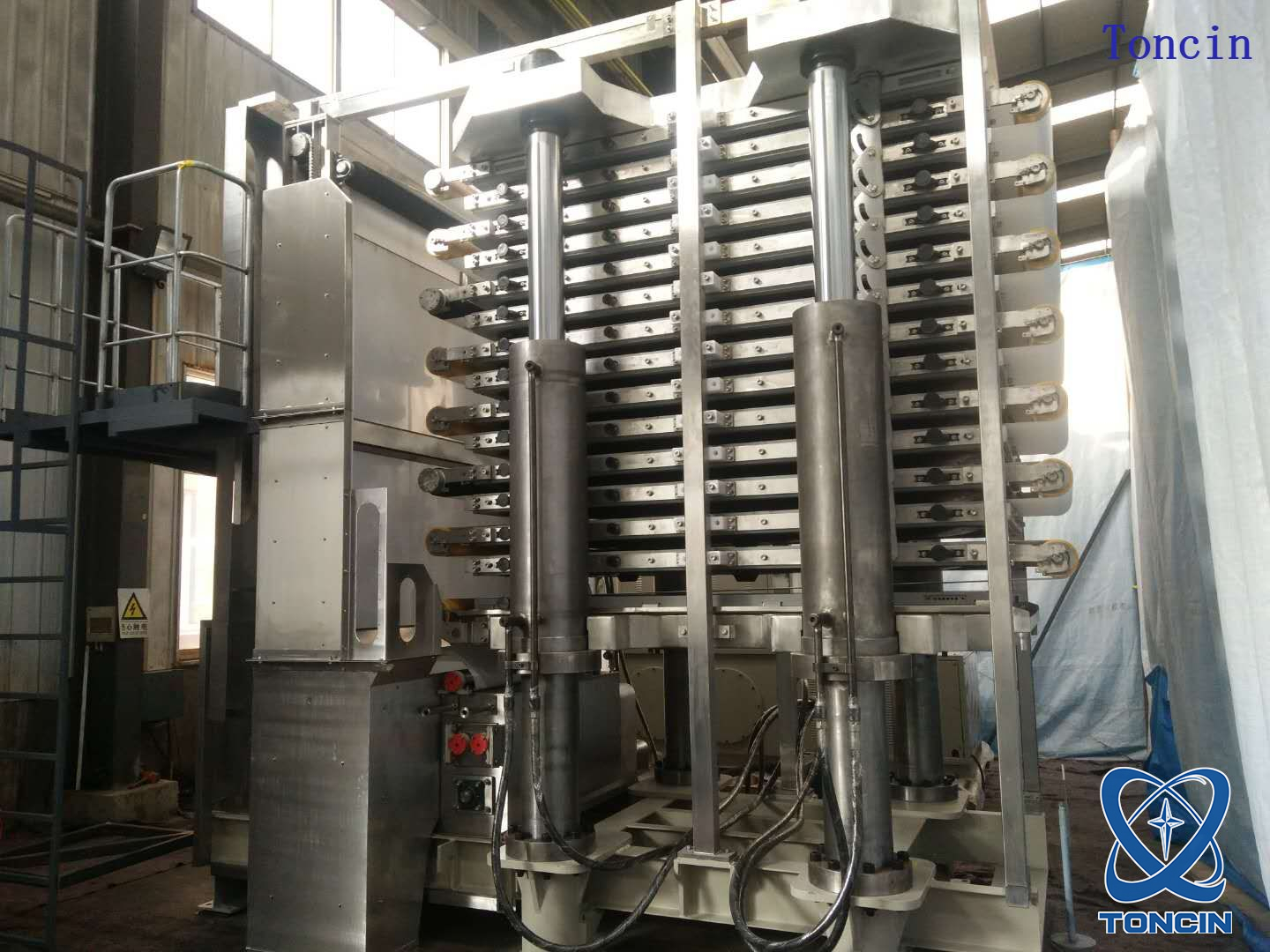

Filtro de prensa vertical da torre

Faixa de suprimentos e requisitos na instalação local:

(1) Consiste em hospedeiro, estação hidráulica, estação de água, sistema de limpeza e sistema de controle.
(2) Esta máquina deve ser instalada em concreto armado plano sólido ou rack de aço. Consulte o tamanho da fundação e a dimensão relacionada ao mapa do esboço de instalação e do gráfico de fundação. A profundidade das bases é determinada pelos clientes de acordo com as condições reais. O host deve ser suspenso por técnicos profissionais, evite que o equipamento impacte ou arranhe. Utilize o graduado Enter para ajustar o host durante a instalação e instale outros equipamentos durante a fixação do host.
(3) Suprimento de ar : grânulo menor que 5 um, pressão 0,5-0,6MPa, volume de ar: pegue o gráfico de montagem como referência
(4) Abastecimento de água : máx. Conteúdo sólido 5ppm, grânulo sólido menor que 50um, pressão 3,5-6bar, pegue o gráfico de montagem como referência para o volume de suprimentos
(5) Fonte de alimentação: 3 fase/380V ± 5%, fase única/220V ± 5%, 50Hz
(6) Ambiente de trabalho: requisitos de ambiente de trabalho para esta máquina, não congelando.

Especificações do produto:

Modelo	Área de filtração (M2)	Dimensão geral M (L × W × H)	Quantidade da placa de filtração	Volume (m3) (h = 45 mm)	Peso (T)	Poder hidráulico (KW)	Especificação da placa de filtro (mm)	Largura de pano de filtro
Modelo	Área de filtração (M2)	Dimensão geral M (L × W × H)	Quantidade da placa de filtração	Volume (m3) (h = 45 mm)	Peso (T)	Poder hidráulico (KW)	Especificação da placa de filtro (mm)	Largura de pano de filtro
HVPF-1	1	2,5 × 1,5 × 2,0	2	0.05	8	7.5	1000*550	0.7
HVPF-2	2	2,5 × 1,5 × 2.2	4	0.09	9	7.5	1000*550	0.7
HVPF-3	3	3,5 × 2,5 × 2,2	2	0.16	14	11	1750*900	1.05
HVPF-4	4	3,5 × 2,5 × 2,3	4	0.27	15	11
HVPF-9	9	3,5 × 2,5 × 2,5	6	0.41	16	11
HVPF-12	12	3,5 × 2,5 × 2,7	8	0.54	17	11
HVPF-15	15	3,5 × 2,5 × 2,9	10	0.68	18	11
HVPF-18	18	3,5 × 2,5 × 3,1	12	0.81	19	11
HVPF-21	21	3,5 × 2,5 × 3,3	14	0.95	21	11
HVPF-24	24	3,5 × 2,5 × 3,4	16	1.08	22	11
HVPF-27	27	3,5 × 2,5 × 3,6	18	1.22	23	11
HVPF-15	15	5,1 × 3,7 × 3,3	6	0.68	37	22	2500*1020	1.15
HVPF-20	20	5,1 × 3,7 × 3,6	8	0.9	39	22
HVPF-25	25	5,1 × 3,7 × 3,9	10	1.13	42	22
HVPF-30	30	5,1 × 3,7 × 4,2	12	1.35	43	22
HVPF-35	35	5,1 × 3,7 × 4,5	14	1.58	44	22
HVPF-40	40	5,1 × 3,7 × 4,8	16	1.8	45	22
HVPF-45	45	5,1 × 3,7 × 5.1	18	2.03	46	22
HVPF-50	50	5,1 × 3,7 × 5,4	20	2.25	48	22
HVPF-60	60	6,9 × 4,5 × 5.4	10	2.7	97	37	4010*1500	1.7
HVPF-72	72	6,9 × 4,5 × 5,8	12	3.24	100	37
HVPF-84	84	6,9 × 4,5 × 6,2	14	3.78	104	37
HVPF-96	96	6,9 × 4,5 × 6,5	16	4.32	110	37
HVPF-108	108	6,9 × 4,5 × 6,9	18	4.86	112	37
HVPF-120	120	6,9 × 4,5 × 7,2	20	5.4	118	37
HVPF-132	132	6,9 × 4,5 × 7,6	22	5.94	120	37
HVPF-144	144	6,9 × 4,5 × 7,9	24	6.48	123	37
HVPF-156	156	6,9 × 4,5 × 8,3	26	7.02	126	37
HVPF-168	168	6,9 × 4,5 × 8,6	28	7.56	130	37
HVPF-144	144	9,2 × 5,5 × 6,8	18	6.48	142	67	6020*1500	1.7
HVPF-162	162	9,2 × 5,5 × 7,2	18	7.29	147	67
HVPF-180	180	9,2 × 5,5 × 7,5	20	8.1	150	67
HVPF-198	198	9,2 × 5,5 × 7,8	22	8.91	160	67
HVPF-216	216	9,2 × 5,5 × 8.2	24	9.72	166	67
HVPF-234	234	9,2 × 5,5 × 8,5	26	10.53	172	67
HVPF-252	252	9,2 × 5,5 × 8,8	28	11.34	180	67
HVPF-270	270	9,2 × 5,5 × 9.2	30	12.15	190	67

Processo de trabalho:

Filtro de prensa vertical da torre

(1) Estágio de filtragem: Quando a placa de filtro é fechada, a pasta é bombeada para a câmara de filtro através do tubo de pasta. O filtrado entra na câmara do filtrado através do pano de filtro e entra no coletor de filtrados através do tubo do filtrado, enquanto isso, o bolo de filtro é formado na câmara de filtro.
(2) Extrusão: A água de alta pressão entra na membrana através do tubo e faz as extrudidas da membrana em direção ao bolo de filtro para fazer o filtrado da extrusão de bolo de filtro.
(3) Lavagem de bolo : A água de lavagem é bombeada para a câmara de filtro por tubo de pasta, depois de lavar o bolo e através do fluxo de pano nos tubos de descarga.
(4) Secagem do ar: o fluxo de ar com água atravessa o bolo de filtro, que pode reduzir a umidade do bolo de filtro ao máximo e esvaziar a câmara do filtrado ao mesmo tempo.
(5) Descarga do bolo do filtro: Quando o processo de secagem terminou, as peças de condução acionam o pano de filtro para executar e o bolo de filtro é descarregado de ambos os lados do pano de filtro.

Principais recursos:

Filtro de prensa vertical da torre

(1) A estrutura da placa do filtro adota o dispositivo guia para garantir que a execução suavemente.
(2) Ele pode realizar continuamente automaticamente a operação no processo de filtragem, extrusão, lavagem, secagem, descarga e regeneração de pano de filtro.
(3) A pressão do filtro pode atingir 2,0 MPa. Especialmente têm um bom efeito em vários materiais pequenos pegajosos e na baixa umidade do bolo de filtro.
(4) O ponto -chave desse tipo de equipamento é que não importa quanta pressão ele possa obter, mas a segurança. O sistema de pressão hidráulica é adotado apenas para garantir que cada placa trava bem. Todo bico e diafragma são projetados e inspecionados com muito cuidado para manter o equipamento seguro quando a água de alta pressão entra em câmaras.
(5) O equipamento adota PLC + Touch Screen + Válvulas automáticas, e a entrada de mão -de -obra é menor ..
(6) A estrutura compacta cobre menos área do piso

Detalhes do produto:

Filtro de prensa vertical da torre

Suporte de serviço

Toncin de design tecnológico inteiro

determina planos e seleções razoáveis, realizando testes laboratoriais mais sistemáticos, testes semi-industrializante e cálculos de análise teórica e adotando métodos apropriados à luz dos problemas reais enfrentados pelos clientes. E determina parâmetros específicos por meio de testes de laboratório e testes semi-industriais.
A construção do projeto

Toncin pode fornecer aos clientes serviços de projeto integrados para seu sistema perfeito de gerenciamento de projetos e equipe experiente de alta qualidade e também pode fornecer aos clientes seus melhores serviços para atingir a meta final do projeto, realizando o trabalho de gerenciamento na qualidade do projeto, cronograma, segurança, custo, compras, arquivos de informações, organização e coordenação etc. de acordo com os documentos contratuais do cliente. A Toncin contrata o projeto, a compra, a construção e os ensaios etc. para todo o processo ou alguns estágios do projeto de construção de acordo com o contrato e se responsabiliza pela qualidade, segurança, duração e custo etc. do projeto contratado.

Os serviços de tempo de resposta e pós-venda,

se houver falha devido a um defeito durante o período de garantia, nossa empresa deu a seguinte resposta e promessa: responder dentro de 12 horas e correr para o cenário doméstico dentro de 72 horas. Com uma arquitetura de serviço rigorosa e eficiente, meios de serviço e resposta diversos e flexíveis, o Toncin é capaz de fornecer serviços de resposta até 7* 24 horas para garantir que os usuários possam obter ajuda a qualquer momento durante o período de garantia.
