Introdução ao produto

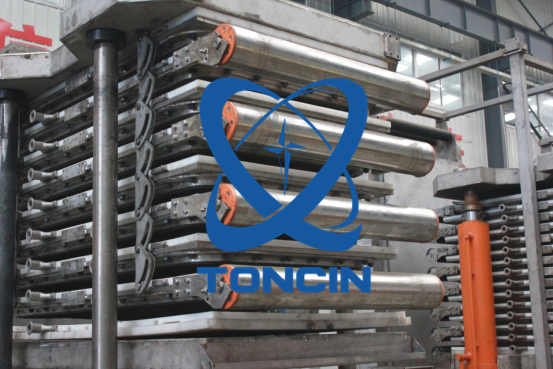

O filtro de prensa automático vertical HVPF é o filtro mais avançado que o mundo já recebeu. O vácuo tem um limite, mas a pressão não. Filtro de prensa automático vertical HVPF Use ar ou água para formar uma enorme diferença de pressão em ambos os lados do pano de filtro para obter uma separação muito eficiente de sólido e líquido. À medida que a placa de filtro é fechada, a pasta é bombeada para a câmara de filtro através de tubos de pasta. Parte do filtrado entra na câmara do filtrado através do pano de filtro devido à gravidade. Em seguida, o diafragma de borracha de força de água de alta pressão para extrudar o filtrado do bolo de filtro. Quando esse processo é concluído, a roupa de filtro e os bolos de filtro do motorista é descarregada de ambos os lados do pano de filtro.
Aplicação do produto
O filtro de imprensa automático vertical HVPF pode ser aplicado em mineração, metalurgia, indústria química, farmácia e indústrias de alimentos. É uma espécie de máquina de separação de líquido sólido de alta capacidade, economia de energia.
Faixa de fornecimento e requisitos na instalação local
(1) Consiste em hospedeiro, estação hidráulica, estação de água, sistema de limpeza e sistema de controle.
(2) Esta máquina deve ser instalada em concreto armado plano sólido ou rack de aço. Consulte o tamanho da fundação e a dimensão relacionada ao mapa do esboço de instalação e do gráfico de fundação. A profundidade das bases é determinada pelos clientes de acordo com as condições reais. O host deve ser suspenso por técnicos profissionais, evite que o equipamento impacte ou arranhe. Utilize o graduado Enter para ajustar o host durante a instalação e instale outros equipamentos durante a fixação do host.
(3) Suprimento de ar : grânulo menor que 5 um, pressão 0,5-0,6MPa, volume de ar: pegue o gráfico de montagem como referência
(4) Abastecimento de água : máx. Conteúdo sólido 5ppm, grânulo sólido menor que 50um, pressão 3,5-6bar, pegue o gráfico de montagem como referência para o volume de suprimentos
(5) Fonte de alimentação: 3 fase/380V ± 5%, fase única/220V ± 5%, 50Hz
-
(6) Ambiente de trabalho: requisitos de ambiente de trabalho para esta máquina, não congelando.
Especificações do produto
Modelo | Área de filtração (M2) | Dimensão geral M (L × W × H) | Quantidade da placa de filtração | Volume (m3)
(h = 45 mm) | Peso (T) | Poder hidráulico (KW) | Especificação da placa de filtro (mm) | Largura de pano de filtro |
|
HVPF-1 | 1 | 2,5 × 1,5 × 2,0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2,5 × 1,5 × 2.2 | 4 | 0.09 | 9 | 7.5 |
HVPF-3 | 3 | 3,5 × 2,5 × 2,2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3,5 × 2,5 × 2,3 | 4 | 0.27 | 15 | 11 |
HVPF-9 | 9 | 3,5 × 2,5 × 2,5 | 6 | 0.41 | 16 | 11 |
HVPF-12 | 12 | 3,5 × 2,5 × 2,7 | 8 | 0.54 | 17 | 11 |
HVPF-15 | 15 | 3,5 × 2,5 × 2,9 | 10 | 0.68 | 18 | 11 |
HVPF-18 | 18 | 3,5 × 2,5 × 3,1 | 12 | 0.81 | 19 | 11 |
HVPF-21 | 21 | 3,5 × 2,5 × 3,3 | 14 | 0.95 | 21 | 11 |
HVPF-24 | 24 | 3,5 × 2,5 × 3,4 | 16 | 1.08 | 22 | 11 |
HVPF-27 | 27 | 3,5 × 2,5 × 3,6 | 18 | 1.22 | 23 | 11 |
HVPF-15 | 15 | 5,1 × 3,7 × 3,3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5,1 × 3,7 × 3,6 | 8 | 0.9 | 39 | 22 |
HVPF-25 | 25 | 5,1 × 3,7 × 3,9 | 10 | 1.13 | 42 | 22 |
HVPF-30 | 30 | 5,1 × 3,7 × 4,2 | 12 | 1.35 | 43 | 22 |
HVPF-35 | 35 | 5,1 × 3,7 × 4,5 | 14 | 1.58 | 44 | 22 |
HVPF-40 | 40 | 5,1 × 3,7 × 4,8 | 16 | 1.8 | 45 | 22 |
HVPF-45 | 45 | 5,1 × 3,7 × 5.1 | 18 | 2.03 | 46 | 22 |
HVPF-50 | 50 | 5,1 × 3,7 × 5,4 | 20 | 2.25 | 48 | 22 |
HVPF-60 | 60 | 6,9 × 4,5 × 5.4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6,9 × 4,5 × 5,8 | 12 | 3.24 | 100 | 37 |
HVPF-84 | 84 | 6,9 × 4,5 × 6,2 | 14 | 3.78 | 104 | 37 |
HVPF-96 | 96 | 6,9 × 4,5 × 6,5 | 16 | 4.32 | 110 | 37 |
HVPF-108 | 108 | 6,9 × 4,5 × 6,9 | 18 | 4.86 | 112 | 37 |
HVPF-120 | 120 | 6,9 × 4,5 × 7,2 | 20 | 5.4 | 118 | 37 |
HVPF-132 | 132 | 6,9 × 4,5 × 7,6 | 22 | 5.94 | 120 | 37 |
HVPF-144 | 144 | 6,9 × 4,5 × 7,9 | 24 | 6.48 | 123 | 37 |
HVPF-156 | 156 | 6,9 × 4,5 × 8,3 | 26 | 7.02 | 126 | 37 |
HVPF-168 | 168 | 6,9 × 4,5 × 8,6 | 28 | 7.56 | 130 | 37 |
HVPF-144 | 144 | 9,2 × 5,5 × 6,8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9,2 × 5,5 × 7,2 | 18 | 7.29 | 147 | 67 |
HVPF-180 | 180 | 9,2 × 5,5 × 7,5 | 20 | 8.1 | 150 | 67 |
HVPF-198 | 198 | 9,2 × 5,5 × 7,8 | 22 | 8.91 | 160 | 67 |
HVPF-216 | 216 | 9,2 × 5,5 × 8.2 | 24 | 9.72 | 166 | 67 |
HVPF-234 | 234 | 9,2 × 5,5 × 8,5 | 26 | 10.53 | 172 | 67 |
HVPF-252 | 252 | 9,2 × 5,5 × 8,8 | 28 | 11.34 | 180 | 67 |
HVPF-270 | 270 | 9,2 × 5,5 × 9.2 | 30 | 12.15 | 190 | 67 |
Processo de trabalho
(1) Estágio de filtragem: Quando a placa de filtro é fechada, a pasta é bombeada para a câmara de filtro através do tubo de pasta. O filtrado entra na câmara do filtrado através do pano de filtro e entra no coletor de filtrados através do tubo do filtrado, enquanto isso, o bolo de filtro é formado na câmara de filtro.
(2) Extrusão: A água de alta pressão entra na membrana através do tubo e faz as extrudidas da membrana em direção ao bolo de filtro para fazer o filtrado da extrusão de bolo de filtro.
(3) Lavagem de bolo : A água de lavagem é bombeada para a câmara de filtro por tubo de pasta, depois de lavar o bolo e através do fluxo de pano nos tubos de descarga.
(4) Secagem do ar: o fluxo de ar com água atravessa o bolo de filtro, que pode reduzir a umidade do bolo de filtro ao máximo e esvaziar a câmara do filtrado ao mesmo tempo.
(5) Descarga do bolo do filtro: Quando o processo de secagem terminou, as peças de condução acionam o pano de filtro para executar e o bolo de filtro é descarregado de ambos os lados do pano de filtro.
Principais características
A estrutura da placa do filtro incorpora um dispositivo guia para garantir uma operação suave e estável.
Processo totalmente automatizado
O sistema permite operação contínua e automatizada, incluindo filtração, extrusão, lavagem, secagem, descarga e regeneração de pano de filtro - tudo sem intervenção manual.
Filtração de alta pressão (até 2,0 MPa)
Processa efetivamente materiais finos viscosos e atinge bolos de filtro de baixa moistência com eficiência superior.
Design de segurança em primeiro lugar
O sistema de pressão hidráulica garante bloqueio de placas seguras sob todas as condições de pressão.
Componentes críticos (bicos, diafragmas) sofrem design e inspeção rigorosos para garantir a segurança durante a injeção de água de alta pressão.
Sistema de controle inteligente
Equipado com tela de toque PLC + + válvulas automáticas para operação perfeita, minimizando os requisitos de mão -de -obra.
Estrutura de economia de espaço
O design compacto reduz a pegada, mantendo o alto desempenho.
Suporte de serviço
Projeto tecnológico inteiro
Toncin desenvolve soluções otimizadas por meio de testes laboratoriais sistemáticos, ensaios semi-industriais e análise teórica, adaptada para enfrentar os desafios específicos dos clientes. Os principais parâmetros são validados por meio de testes experimentais e em escala piloto rigorosos.
Aproveitando um sistema robusto de gerenciamento de projetos e uma equipe especialista experiente, Toncin fornece serviços de projeto de ponta a ponta. Garantimos resultados excepcionais, supervisionando a qualidade, cronograma, segurança, controle de custos, compras, documentação e coordenação multifuncional-todos alinhados com os requisitos contratuais.
Dependendo do escopo do projeto, Toncin gerencia o design, a compra, a construção e o comissionamento para entrega de projeto total ou específico da fase, assumindo total responsabilidade por qualidade, segurança, cronogramas e conformidade orçamentária.
Compromisso do Serviço de Garantia
Se ocorrer qualquer falha devido a um defeito durante o período de garantia, Toncin garante o seguinte:
Apoiado por uma estrutura de serviço rigorosa e eficiente, Toncin fornece suporte 24/7 por meio de soluções flexíveis e multicanais, garantindo assistência imediata durante todo o período de garantia.
