Os processos de fabricação industrial dependem fortemente da separação eficiente de sólido-líquido. Um sistema altamente automatizado e assistido por gravidade redefine efetivamente essas operações exigentes. Hoje, as instalações industriais modernas lutam constantemente para minimizar a pegada dos equipamentos. Eles frequentemente exigem níveis mais baixos de umidade do bolo e intervenção manual significativamente reduzida. Os métodos tradicionais de separação muitas vezes ficam aquém dessas áreas críticas, criando gargalos persistentes na produção. Resolver esses desafios urgentes melhora diretamente a eficiência da planta e a segurança geral do local de trabalho.
Exploraremos como a avaliação dessa arquitetura de separação específica se compara aos modelos horizontais tradicionais. Você aprenderá como isso afeta os fluxos de trabalho operacionais de longo prazo, as rotinas de manutenção e o design das instalações. Também cobrimos princípios mecânicos básicos, benefícios de engenharia e aplicações industriais primárias. A atualização do equipamento da sua planta exige uma análise cuidadosa dos requisitos específicos do processo. Fornecemos insights acionáveis para orientar suas decisões estratégicas de compras.
Definição: Um filtro-prensa vertical empilha placas de filtro horizontalmente, mas opera em um eixo vertical, utilizando gravidade e pressão pneumática para filtração eficiente e descarga automatizada de torta.
Vantagem principal: Oferece uma área ocupada até 50% menor e umidade do bolo significativamente menor em comparação com modelos convencionais de placa e estrutura.
Melhor ajuste: Ideal para indústrias de alto rendimento, como mineração, processamento químico e tratamento complexo de águas residuais, onde a separação de partículas finas e o processamento fechado automatizado são essenciais.
Fator de decisão: Embora o gasto de capital inicial (CapEx) seja maior, o ROI é obtido por meio de custos de mão de obra reduzidos, tempos de ciclo mais rápidos e menores requisitos de secagem térmica.
O design estrutural desta maquinaria difere fundamentalmente dos equivalentes tradicionais. Os engenheiros orientam a pilha de placas em um eixo vertical. Eles colocam as placas de filtro horizontalmente, empilhando-as umas sobre as outras. Um único pano de filtro contínuo ziguezagueia por todo o conjunto da placa. Esta configuração exclusiva aproveita a gravidade para auxiliar o fluxo de material. Evita a formação irregular de bolo. Você consegue uma distribuição altamente uniforme em todas as câmaras.

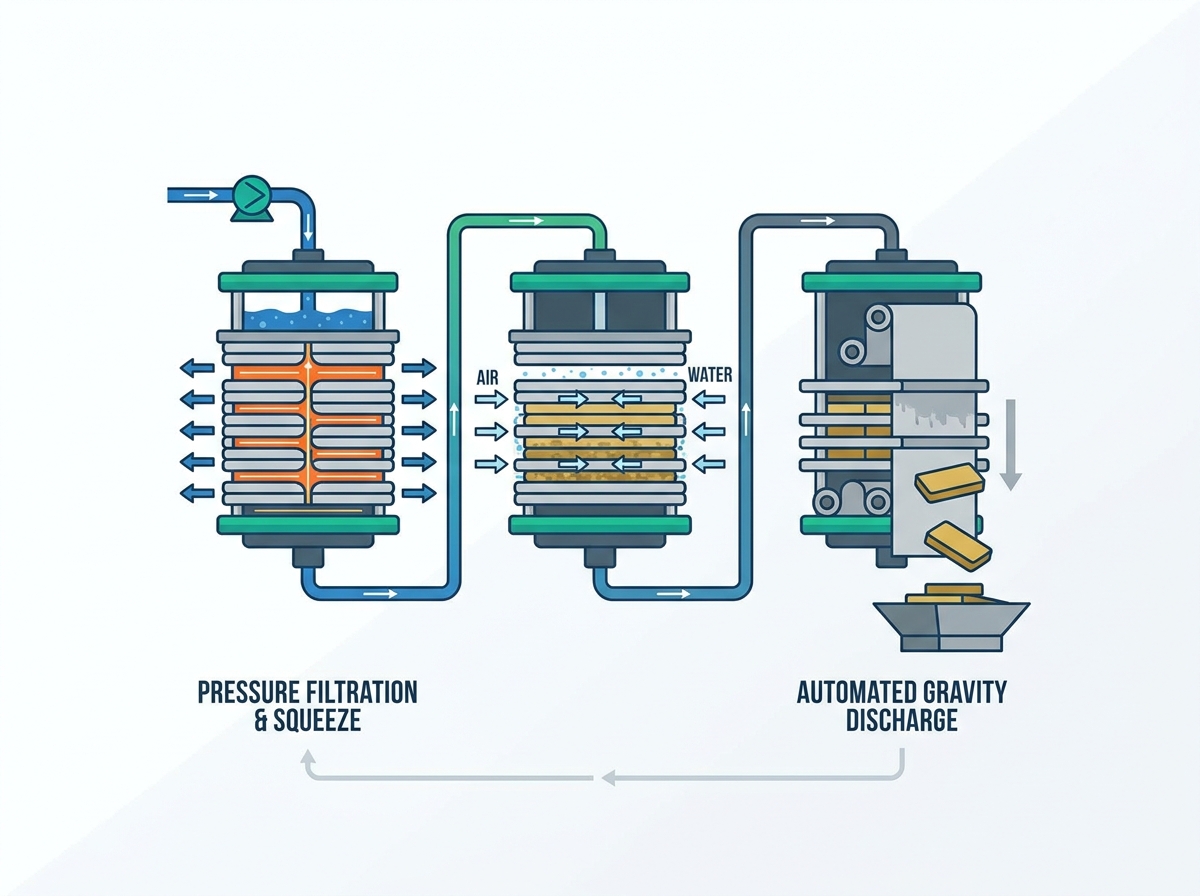

O processo operacional segue um ciclo sequencial e altamente controlado. A compreensão deste ciclo de filtração passo a passo revela a eficiência central do equipamento. Um moderno filtro-prensa automatiza essas fases com precisão.
Fechamento e vedação da câmara: Cilindros hidráulicos para serviço pesado comprimem a pilha de placas para baixo. Este mecanismo de fechamento estabelece um ambiente de alta pressão e livre de vazamentos. A vedação confiável evita explosões perigosas de lama durante a operação.
Alimentação de Polpa: Bombas de alta capacidade injetam a matéria-prima nas câmaras fechadas. O líquido começa a passar pelo pano contínuo. Partículas sólidas permanecem presas dentro das aberturas da câmara. A gravidade garante um assentamento uniforme do material.
Filtração e compressão: O sistema utiliza tecnologia avançada de diafragma ou membrana. Depois que as câmaras ficam cheias, água pressurizada ou ar infla as membranas flexíveis atrás do tecido. Esta ação mecânica comprime com força a torta do filtro. Ele espreme o líquido intersticial restante de forma eficaz.
Lavagem de bolo e sopro de ar: Os operadores geralmente precisam de subprodutos sólidos puros. O sistema bombeia o licor de lavagem através do bolo comprimido. Desloca completamente as impurezas. Em seguida, o ar comprimido sopra através da matriz do bolo. Esta etapa desloca mecanicamente a umidade residual.
Descarga Automatizada: O sistema hidráulico retrai. Abre as câmaras da placa simultaneamente. Os motores de acionamento indexam o pano de filtro contínuo para frente. A gravidade puxa os bolos secos para baixo. Eles são liberados rapidamente em uma correia transportadora abaixo. Isto permite uma operação totalmente mãos-livres.
Os equipamentos de separação industrial devem proporcionar benefícios de desempenho tangíveis. Os gerentes de instalações priorizam soluções que abordam gargalos operacionais específicos. O design vertical oferece diversas vantagens de engenharia distintas.
As instalações de processamento modernas muitas vezes carecem de espaço disponível. A expansão da metragem quadrada da construção requer um enorme investimento de capital. A orientação vertical aumenta para cima e não para fora. Ele otimiza a área ocupada pelas instalações existentes. Você pode instalar essas unidades em espaços apertados. Eles exigem significativamente menos espaço linear do que alternativas horizontais longas.
A intervenção manual retarda os ciclos de produção. Também expõe os trabalhadores a potenciais riscos químicos. Os fabricantes integram essas prensas diretamente aos sistemas PLC e SCADA. A automação controla as pressões hidráulicas, as taxas de alimentação e a indexação do tecido. Os operadores monitoram todo o processo remotamente. Isto minimiza drasticamente a intervenção do operador humano. Aumenta a segurança no local de trabalho ao remover o pessoal das zonas de descarga ativas.
Os custos de transporte a jusante dependem fortemente do peso do material. O peso da água acrescenta despesas logísticas desnecessárias. A combinação de alta pressão de compressão mecânica e sopro de ar forçado mostra-se altamente eficaz. Produz bolos de filtro estruturalmente estáveis. Esses bolos contêm níveis de umidade notavelmente baixos. Os bolos mais secos quebram-se facilmente durante a descarga. Eles reduzem a carga sobre o equipamento de secagem térmica secundária.
O processamento químico geralmente envolve vapores perigosos. Algumas pastas liberam compostos orgânicos voláteis (VOCs) durante a separação. O design de placas empilhadas facilita o fechamento completo. Os fabricantes instalam coberturas de contenção ao redor das máquinas. Estas capas capturam emissões prejudiciais com segurança. Eles encaminham vapores tóxicos para sistemas de lavagem de instalações. Esta contenção continua obrigatória para uma estrita conformidade ambiental.
A escolha da arquitetura correta do equipamento requer a comparação de vários fatores de forma. Cada projeto se destaca em diferentes cenários operacionais. Uma comparação clara ajuda os engenheiros a justificar as suas escolhas de aquisição.
Gráfico de comparação de arquitetura de filtro prensa
Recurso | Imprensa vertical | Imprensa horizontal | Placa e Moldura |
|---|---|---|---|
Pegada Operacional | Compacto (constrói para cima) | Extenso espaço linear necessário | Espaço linear moderado necessário |
Trabalho e Automação | Indexação de tecidos totalmente automatizada | Mudança de placa semiautomática | Raspagem de bolo altamente manual |
Tempos de ciclo | Lotes rápidos e contínuos | Retorno moderado | Retorno lento e trabalhoso |
Descarga do bolo | Liberação simultânea assistida por gravidade | Liberação sequencial placa por placa | Intervenção manual necessária |
Os modelos horizontais requerem amplo espaço linear. Você deve acomodar todo o comprimento da pilha de placas mais a distância de retração do aríete hidráulico. Uma unidade vertical é construída para cima. Ele utiliza o espaço aéreo de forma eficiente. Isso permite que você encaixe máquinas de separação de alta capacidade em layouts de fábrica restritos.
Os modelos tradicionais de placa e moldura geralmente exigem que os operadores raspem fisicamente os bolos dos panos. Esse trabalho manual aumenta drasticamente o tempo de resposta. Um sistema vertical utiliza indexação contínua de tecido. Os motores de acionamento puxam o tecido sobre os rolos. Os bolos caem naturalmente. Isso elimina totalmente a necessidade de raspagem manual.
A velocidade determina a lucratividade geral da instalação. O deslocamento sequencial da placa em modelos horizontais retarda a fase de descarga. Uma máquina vertical abre todas as câmaras simultaneamente. O pano contínuo descarrega todos os bolos de uma só vez. Este processamento contínuo em lote oferece tempos de ciclo rápidos. Você pode processar mais tonelagem diária usando menos máquinas.
Os modelos horizontais normalmente oferecem preços de compra iniciais mais baixos. Eles apresentam montagens mecânicas mais simples. Isso torna a manutenção padrão relativamente simples. No entanto, os modelos verticais compensam os custos iniciais mais elevados de configuração através de uma eficiência superior. Eles reduzem drasticamente as necessidades de mão de obra a longo prazo. Tortas mais secas também reduzem as demandas subsequentes de secagem térmica. Você economiza enormes quantidades de energia durante a vida útil do equipamento.
Vários setores dependem de tecnologias avançadas de separação para manter a rentabilidade. Diferentes indústrias apresentam características únicas de polpa. O design robusto adapta-se bem a estes diversos desafios.
As operações de mineração geram enormes volumes de lama. Você deve separar concentrados minerais valiosos das águas residuais. Um filtro-prensa vertical especializado lida com a desidratação de rejeitos de forma eficiente. Recupera água limpa para reaproveitamento das plantas. Também é excelente no processamento de terras raras. Essas aplicações exigem alta precisão e umidade extremamente baixa da torta para transporte.
O setor químico lida com solventes agressivos e partículas finas. A produção de produtos petroquímicos e pigmentos sintéticos exige um rigoroso controle de qualidade. A separação ao ar livre arrisca a contaminação do produto. Também ameaça a saúde do trabalhador. As capacidades de processamento incluídas são vitais aqui. Você contém materiais perigosos com segurança durante todo o ciclo de filtração.
O saneamento continua a ser a principal prioridade no processamento de alimentos. As instalações que separam óleos comestíveis, açúcares ou amidos requerem equipamento higiênico. As máquinas tradicionais abrigam bactérias nas fendas. Modelos verticais avançados suportam protocolos automatizados de limpeza no local (CIP). O ambiente de filtração fechado evita que contaminantes externos entrem no fluxo do produto. Esta conformidade atende aos rígidos regulamentos da FDA.
As estações de tratamento de águas residuais municipais e industriais enfrentam uma pressão crescente. Eles devem lidar com lodos biológicos de alto volume e difíceis de desidratar. Os métodos padrão deixam o lodo úmido e pesado. A compressão da membrana de alta pressão elimina a umidade interna teimosa. Isso reduz o volume total de lodo enviado para aterros. Reduz significativamente as taxas de transporte de descarte.
A seleção do maquinário certo requer uma avaliação técnica rigorosa. Você não pode confiar apenas nas especificações básicas. Os compradores devem alinhar as capacidades do equipamento com as condições exatas das instalações.
Os engenheiros devem calcular a tonelagem diária com precisão. Você precisa combinar o volume total da câmara com as taxas de fluxo de polpa esperadas. Máquinas subdimensionadas criam graves gargalos de produção. Unidades superdimensionadas desperdiçam utilitários e espaço valiosos. Você deve determinar a área de filtragem exata necessária para atingir as metas de produção. Calcule os tempos dos lotes cuidadosamente para garantir a operação upstream contínua.
A química da pasta determina a construção do seu hardware. As placas de aço padrão degradam-se rapidamente quando expostas a ácidos. Você deve especificar os materiais de placa apropriados. O polipropileno reforçado oferece excelente resistência a produtos químicos corrosivos. Ele suporta níveis severos de pH de forma eficaz. Além disso, você deve selecionar panos de filtro com base nas temperaturas operacionais e na abrasividade das partículas. A tecelagem errada do tecido leva a rasgos e paralisações frequentes.
A confiabilidade do equipamento vai além da própria máquina. Você deve avaliar cuidadosamente o fabricante. Avalie seus prazos de entrega padrão. Verifique suas certificações ISO para garantir a qualidade de fabricação. Mais importante ainda, confirme a disponibilidade nacional de peças de reposição. Um selo hidráulico rompido pode interromper a produção por semanas se as peças de reposição precisarem ser enviadas para o exterior.
Soluções prontas para uso raramente se adaptam perfeitamente a aplicações industriais complexas. Você deve avaliar as opções de personalização disponíveis. Muitas instalações exigem sistemas automatizados de lavagem de tecidos para evitar cegueira. Outros precisam de programação PLC personalizada para integração com salas de controle central existentes. A escalabilidade modular permite adicionar placas extras posteriormente. Você pode aumentar a capacidade à medida que seus volumes de produção aumentam.
A implantação de maquinaria industrial pesada envolve desafios logísticos inerentes. Os gestores das instalações devem preparar adequadamente a sua infraestrutura. Ignorar esses pré-requisitos leva a atrasos no comissionamento e falhas operacionais.
A instalação dessas estruturas maciças requer extenso trabalho de amarração e guindaste. O peso da pilha de placas verticais exige fundações de concreto armado. Você deve coordenar equipamentos de elevação pesada dentro de ambientes fechados de fábrica. Os gerentes das instalações devem programar um tempo de inatividade adequado durante a fase de instalação. O alinhamento adequado da estrutura vertical permanece crítico para evitar emperramento mecânico posterior.
Este equipamento automatizado consome utilidades significativas. Você deve avaliar a capacidade existente de suas instalações. A fase de compressão da membrana requer alto volume de ar comprimido ou água pressurizada. Os enormes cilindros de fechamento exigem unidades de energia hidráulica robustas. Se os compressores de ar da sua planta não tiverem saída CFM suficiente, o ciclo de compressão falhará. Talvez seja necessário atualizar os sistemas utilitários auxiliares antes da instalação.
A transição do equipamento manual básico introduz uma curva de aprendizado acentuada. As equipes de manutenção devem se adaptar a sistemas mecânicos sofisticados. O sistema de rastreamento contínuo de tecido requer calibração precisa do sensor. Panos desalinhados enrugam e rasgam rapidamente. As equipes também devem aprender como fazer manutenção em vedações pneumáticas de alta pressão. Você deve investir em programas abrangentes de treinamento ministrados pelo fornecedor para sua equipe de manutenção.
O comportamento da pasta permanece notoriamente imprevisível. A distribuição do tamanho das partículas muda diariamente. Você não pode adquirir equipamentos de filtragem industrial com base apenas na teoria. A execução de testes piloto ou em escala de laboratório é absolutamente necessária. Você deve testar amostras específicas de polpa retiradas diretamente da sua linha de processo. O teste piloto verifica a seleção do tecido, a pressão de compressão necessária e os tempos de ciclo esperados. Elimina o risco de falhas de desempenho em grande escala.
A atualização para um sistema de separação vertical automatizado oferece imenso valor estratégico. Ele otimiza o espaço restrito das instalações e reduz drasticamente os requisitos de trabalho manual. A combinação de compressão de alta pressão e sopro de ar garante uma secura superior do bolo. Isto reduz diretamente as demandas de processamento secundário.
Recomendamos estabelecer uma matriz de decisão abrangente antes de comprar. Você deve mapear as características exatas da lama, as limitações da área física e as restrições de serviços públicos. Compare essas métricas com as especificações do fornecedor cuidadosamente. Preste muita atenção à compatibilidade de materiais e aos recursos de descarga automatizada.
Tome medidas proativas para validar sua estratégia de compras. Incentive sua equipe de engenharia a solicitar um teste piloto de material. Consulte diretamente um engenheiro de aplicação para verificar suas especificações de dimensionamento. Os testes no mundo real continuam sendo o caminho mais confiável para alcançar o sucesso operacional a longo prazo.
R: O pano de filtro contínuo geralmente dura entre 3 a 6 meses. A vida útil depende muito da frequência operacional e da abrasividade da lama. Materiais altamente ácidos ou alcalinos podem acelerar o desgaste. Os ciclos de lavagem automatizados de rotina aumentam significativamente a durabilidade do tecido. Você deve inspecionar o material regularmente para evitar rasgos inesperados e tempo de inatividade não planejado dispendioso.
R: Sim, eles processam rotineiramente materiais altamente abrasivos, como rejeitos minerais. Os fabricantes utilizam placas de polipropileno reforçadas e panos de filtro especializados resistentes ao desgaste. Recomendamos especificar materiais de diafragma para serviços pesados para evitar degradação prematura. O controle adequado da alimentação de polpa também minimiza o desgaste por impacto em alta velocidade dentro das câmaras de filtração individuais.
R: A desidratação mecânica consome substancialmente menos energia do que a secagem térmica. A compressão de alta pressão e o sopro de ar comprimido removem mecanicamente a maior parte da umidade. Isso reduz drasticamente a energia térmica necessária para o processamento posterior. As instalações frequentemente observam reduções significativas no uso diário de serviços públicos ao substituir sistemas de evaporação térmica por separação mecânica avançada.
R: A maioria dos sistemas modernos opera com pressões de compressão do diafragma de até 16 bar. Alguns modelos especializados de alta pressão atingem até 30 bar. Pressões mais altas produzem tortas de filtração significativamente mais secas. Você deve garantir que os sistemas de ar comprimido ou água hidráulica da sua instalação possam sustentar com segurança esses requisitos de pico de carga durante a operação.
